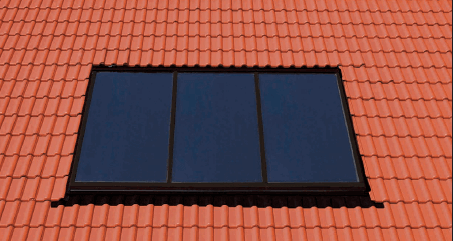

Braas Ankastre termal kolektörler; kalabalık ailelerin ve grupların ihtiyacını karşılamak için her türlü iklim koşuluna göre tasarlanmış olup, yüksek verimi ile optimum performans sağlar, estetik çözümler sunar. 4 m2, 6 m2, ve 10 m2 olmak üzere 3 farklı ebatta sunulan kolektörler, çatıya hazır halde sevk edilir ve çok kısa sürede monte edilebilir.
Teknik Bilgiler
| Özellikler | TCW 4 | TCW 6 | TCW 10 |
| Boyutlar (BxExY) | 2360x2380x110 mm | 3260x2380x110 mm | 5360x2380x110 mm |
| Brüt Alan | 4,1 m2 | 6,1 m2 | 10,1 m2 |
| Absorber Alanı | 3,6 m2 | 5,4 m2 | 9,0 m2 |
| Ağırlık | 120 kg | 180 kg | 300 kg |
| Bağlantılar | 2 x 18 mm. Paslanmaz Esnek Koruge Boru | ||
| Isı Taşıyıcı Sıvı Hacmi | 3,7 lt | 5,4 lt | 8,8 lt |
| Üst Yüzey | Prizmatik solar emniyet hacmi | ||
| Kolektör Asgari Isı Kapasitesi | >525 kWh/m2 | ||
| Verim | %80,50 | ||
| Çerçeve | 0,8 mm. Alüminyum (Koyu Kahve) | ||
| Absorber | Yüksek kalitede Tinox (mavi) seçici yüzeyli bakır tam plaka | ||
Uygulama Detayları
TCW Çatıya Ankastre Güneş Kolektörü, özel donatılar sayesinde hızlı, basit ve güvenilir şekilde monte edilebilir.
- Kolektörün oturtulacağı alt ve üst sabitleme lataları hazırlanır.
- Delme şablonu yardımıyla boru geçiş delikleri açılır.
- Kolektör vinç yardımı ile çatının üzerine yatay olarak getirilir.
- Kolektörün üst kısmı, çatı eğiminden yaklaşık 10 derece dik olacak şekilde yukarı kaldırılır.
- Kolektör, altında bulunan ahşap çıta, alt sabitleme latasının üzerine gelecek şekilde çatı üzerine yatırılır ve çatıya sabitlenir.
- Kiremitler kolektör etrafına uygulanır.
- Eteğin yapışkan bandı çıkarılarak, tozdan arındırılmış kuru kiremit yüzeyi üzerine yapıştırılır.
Lütfen ürün ile birlikte gelen kapsamlı uygulama kılavuzunu takip ediniz.
